Мультифид 75E+85.2E+90E

Автор: admin от 1-11-2012, 17:20, посмотрело: 16917

0
Сейчас мы разберем, как сделать мультифид на спутники ABS1 75E, Intlesat 15 85.2E и спутник Yamal 201 90E, используя при этом антенну диаметром 0.9-1.2 метра.

Вам понадобятся:

Офсетная спутниковая антенна диаметром 0,9-1,2 м;
Ресивер;
3 конвертера диапазона Ku;
Крепление для мультифида для фиксации дополнительных двух конвертеров;
Устройство DiSEqC или в простонародье «дисек» на 4 входа и 1 выход.
Кабель и 8 F-коннекторов.

В реализованной мультифидом возможности регулировать положения конвертера в различных плоскостях есть существенный плюс – для наибольшего сигнала требуется практически незначительная регулировка, что наиболее актуально при «ловле» спутника со слабым сигналом.

Мультифид 75E+85.2E+90E


Настройка.

Нужно установить в фокус антенны Intlesat 15 85.2E, после того как вы добьетесь нормального уровня связи, прокручивая вокруг оси конвертер, переходите к настройке Yamal 201 90E. Для расчета параметров настройки именно для вашего города лучше воспользоваться программой. Обычно, настройка на этот спутник не составляет труда, а вот ABS1 75E может и покапризничать. Если для настройки вы используете тюнер, то вам необходимо выставить либо глобальный, либо 10600 тип LNB. При остановке выбора на последнем нужно включить 22KHZ.

Рекомендовано настраивать этот спутник по 12579,V, 22000 и не забудьте прокрутить конвертер вокруг своей оси!

Следующий этап – подключение каждого конвертера в порт «дисека», исходящий порт которого уже будет передавать сигнал на приемник.

После этого нужно провести сканирование транспондеров и можно наслаждаться просмотром ТВ-каналов!

Этот недорогой комплект поможет вам уверенно принимать сигналы сразу с 3х спутников, стоимость его изготовления самостоятельно составляет порядка 80$.

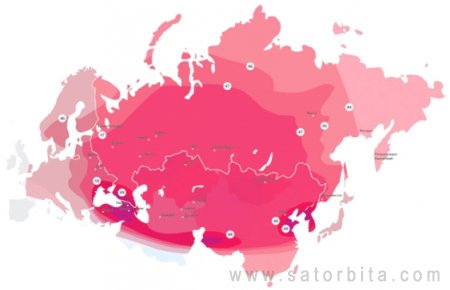

Спутник Intlesat 15 85.2E покрывает всю Европу и Россию, который используется такими крупными провайдерами как Континент ТВ, Телекарта ТВ. Вот карта его покрытия:

Мультифид 75E+85.2E+90E

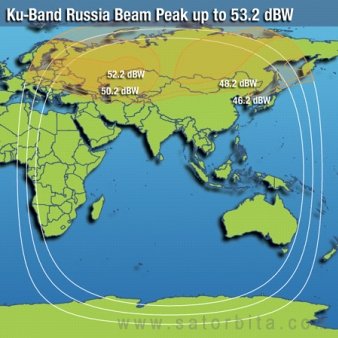

Спутник ABS1 75E имеет покрытие, охватывающее Россию, Центральную Европу, СНГ, Китай, Африку, Австралию, Ближний Восток и Юго-Восточную Азию. Провайдеры: Радуга ТВ и GTSS.

Мультифид 75E+85.2E+90E

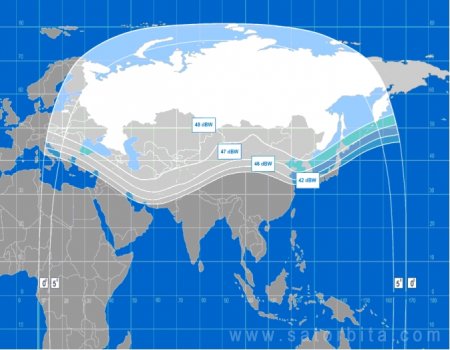

Yamal 201 90E покрывает всю Россию, частично – Азию и Европу. На нем производится вещание как на Ku-, так и на С-диапазоне. Провайдеры: Радуга Интернет, GSS Газпром космические системы, gxsat.

Мультифид 75E+85.2E+90E


Если вам сложно самим рассчитать все необходимые данные для установки мультифида, то вы можете воспользоваться специальными програмами которые найдете в нашем файловом архиве.
