Как сделать нульмодемный кабель

Автор: admin от 2-12-2012, 15:42, посмотрело: 3521

0

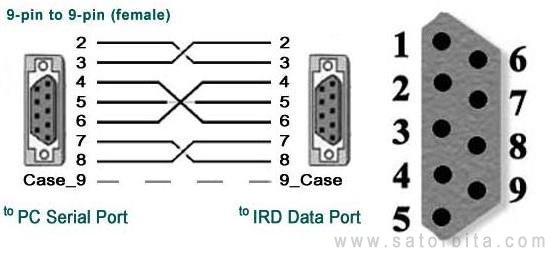

Как вы уже поняли, то нам нужен нольмодемный кабель с распиновкой 2-3 3-2 5-5.

Как сделать нульмодемный кабель


Кабель можно купить в магазинах которые занимаются продажей компьютеров либо спаять самостоятельно.

Ещё одна немаловажная деталь это наличие СОМ порта на вашем компьютере или ноутбуке. На многих новых компьютерах и ноутбуках нет СОМ портов, тогда нужно использовать переходник USB-COM.

Что нужно для изготовления кабеля:

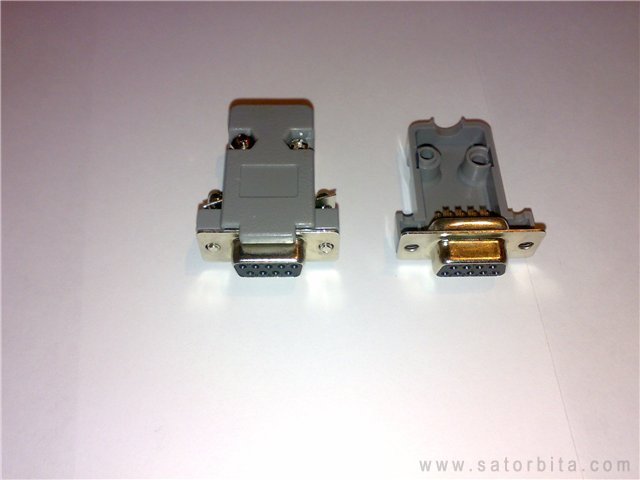

Нам нужен кабель нужной длинны и два коннектора девяти пиновых(мама)

Как сделать нульмодемный кабель


Как сделать нульмодемный кабель

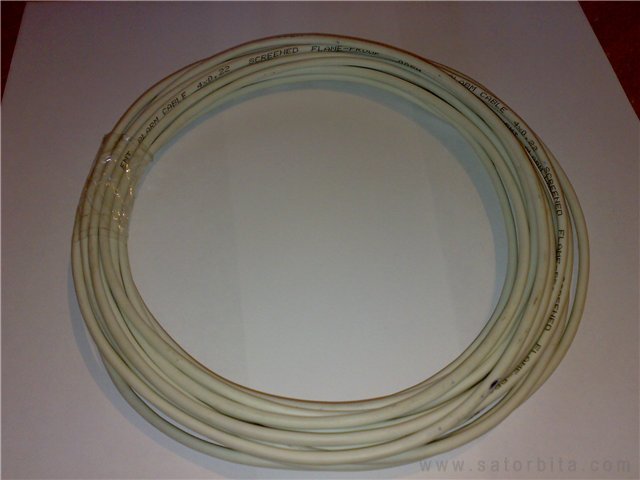

Обычно я использую кабель для подключения и разводки систем сигнализации.

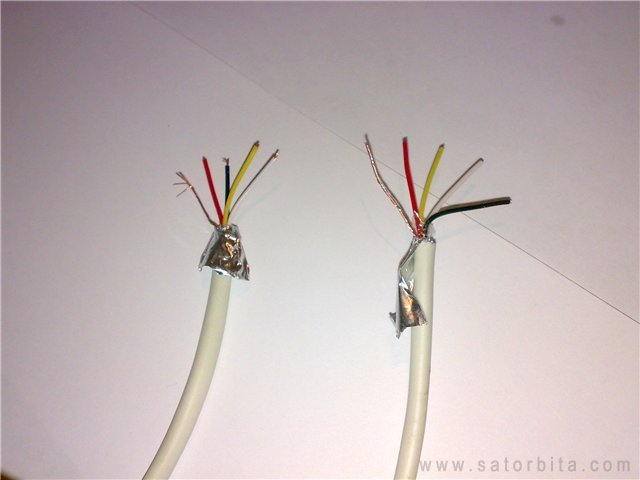

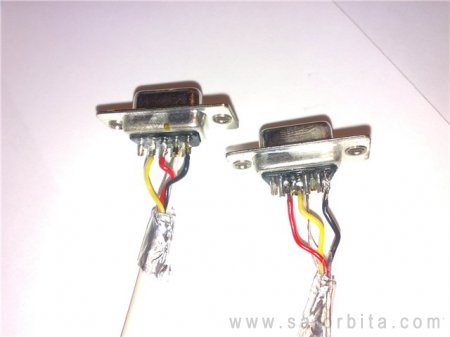

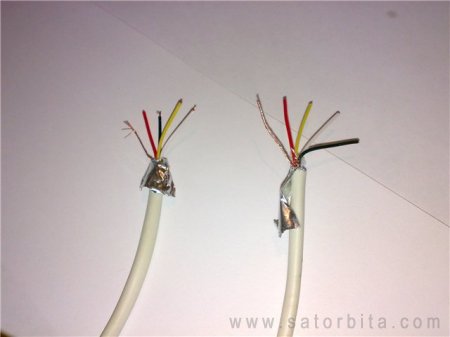

Далее: зачищаем кабель и припаиваем концы кабеля к соответствующим контактам коннекторов.

Как сделать нульмодемный кабель

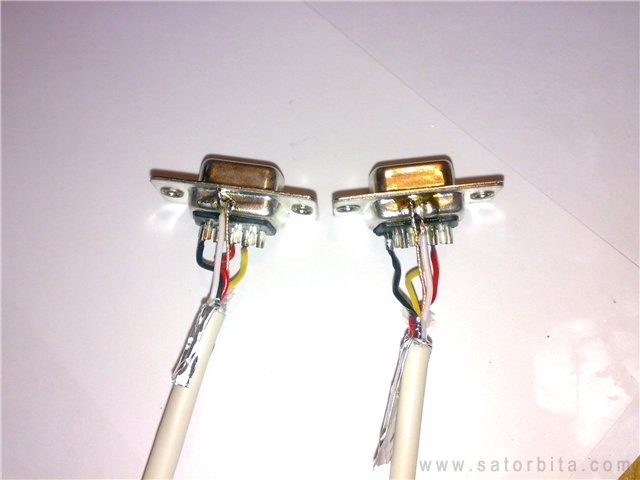

Белый провод и экран мы припаиваем к корпусу коннекторов

Как сделать нульмодемный кабель

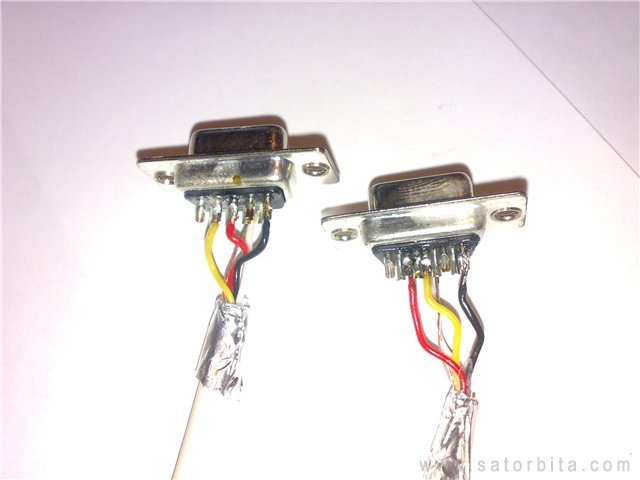

И вот после мучений и обожжённых пальцев рук мы получили то, что хотели.

Как сделать нульмодемный кабель
Источник - imsprice.ru
