Практические схемы соединения более одного конвертора с одним тюнером

Автор: admin от 5-02-2013, 10:26, посмотрело: 2421

0
По типу управления переключатели приёмного оборудования спутникового телевидения бывают:

Переключаемые частотой 22 кгц, в режиме включено/выключено, управляемые по сигнальному кабелю.
Переключаемые изменением питающего напряжения 14/18 В.
Переключаемые импульсами частоты 22 кгц по протоколу DiSEqC (Digital Sattelite Equipment Control).
Переключаемые напряжнием 0/12 В, подающимся по отдельному проводу.

Переключение при помощи переключателя 0/22 кгц.

Сигнал частотой 22 кгц предназначен для переключения поддиапазонов в Ку-диапазоне. При отсутствии данного управляющего сигнала конвертор типа "Универсал" осуществляет приём в нижнем поддиапазоне, включение частоты переключает конвертор типа "Универсал" в верхнй поддиапазон. При приёме С-диапазона данное переключение конвертора не используется. В этом случае, а так же при приёме каналов только в одном поддиапазоне Ку-диапазона возможно использовать данный сигнал для управления переключателем конверторов.

Практические схемы соединения более одного конвертора с одним тюнером


Настройки тюнера:

1 конвертор - 22 кгц - "Выключено".
2 конвертор - 22 кгц - "Включено".

Невозможность приёма:

1 конвертор - Вернего поддиапазона Ку-диапазона.
2 конвертор - Нижнего поддиапазона Ку-диапазона.

В схеме обозначения:

"Lo" или "Hi" - поддиапазон Ку-диапазона, нижний либо верхний.
"0 kHz" или "22 kHz" - наличие, либо отсутствие управляющего сигнала частоты 22 кгц.

Переключение при помощи изменения напряжения 14/18 В.

Изменение питающего напряжения 14/18 В используется для переключения поляризации в конверторах. При этом 14 В используется для приёма вертикальной поляризации, 18 В - для горизонтальной. В случае приёма сигналов со спутника только в одной поляризации возможно использование данного сигнала для управления переключателем конверторов. В этом случае переключатель представляет собой компаратор с напряжением переключения около 16 В.

Практические схемы соединения более одного конвертора с одним тюнером


Настройки тюнера:

1 конвертор - Вертикальная поляризация.
2 конвертор - Горизонтальная поляризация.

Невозможность приёма:

1 конвертор - Горизонтальная поляризация.
2 конвертор - Вертикальная поляризация.

В схеме обозначения:

"V" или "H" - поляризация, вертикальная либо горизонтальная.
"14 V" или "18 V" - напряжение питания 14 либо 18 В.

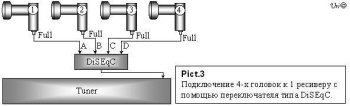

Переключение при помощи переключателя типа DiSEqC.

DiSEqC (Digital Sattelite Equipment Control) - протокол управления приёмным спутниковым обрудованием при помощи импульсов частоты 22 кгц по сигнальному кабелю, разработан компанией Eutelsat, и на сегдня практически стал. стандартом для проиводителей тюнеров и др. спутникового оборудования. Существет несколько основных типов DiSEqC-протокола -Tone Bust, 1.х, 2.х и 3.х. Здесь мы рассматриваем протокол 1.х, предусматривающий управление четырьмя выходами микроконтроллера с заданными функциями, в нашем случае - управление переключателем.

Практические схемы соединения более одного конвертора с одним тюнером


Настройки тюнера:

1 конвертор - DiSEqC порт "A"(1).
2 конвертор - DiSEqC порт "B"(2).
3 конвертор - DiSEqC порт "C"(3).
4 конвертор - DiSEqC порт "D"(4).

Возможность приёма:

Для любого конвертора возможен приём любого диапазона и любой поляризации.
В схеме обозначения:
"Full" обозначает, что любым конвертором возможен приём любого поддиапазона и любой поляризации.
"A", "B", "C", и "D" - порты DiSEqC переключателя. На практике могут быть обозначены в меню тюнера и на переключателе, как "1", "2", "3" и "4" соответственно.

Переключение при помощи комбинации переключателей 0/22 кгц и 14/18 В.

Практические схемы соединения более одного конвертора с одним тюнером


Настройки тюнера:

1 конвертор - Поляризация вертикальная + 22 кгц "выключено".
2 конвертор - Поляризация вертикальная + 22 кгц "включено".
3 конвертор - Поляризация горизонтальная + 22 кгц "выключено".
4 конвертор - Поляризация горизонтальная + 22 кгц "включено".

Приём только:

1 конвертор - только вертикальную поляризацию, С-диапазон, Ку-диапазон - нижний поддиапазон.
2 конвертор - только вертикальную поляризацию, С-диапазон, Ку-диапазон - верхний поддиапазон.
3 конвертор - только горизонтальную поляризацию, С-диапазон, Ку-диапазон - нижний поддиапазон.
4 конвертор - только горизонтальную поляризацию, С-диапазон, Ку-диапазон - верхний поддиапазон.

В схеме обозначения:

"Lo" либо "Нi" - поддиапазон, нижний либо верхний.
"V" либо "Н" - поляризация, вертикальная либо горизонтальная.

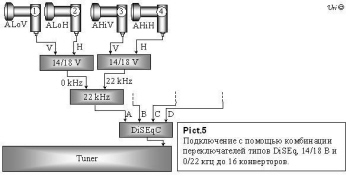

Переключение при помощи комбинации переключателей различного типа.

Практические схемы соединения более одного конвертора с одним тюнером


Комбинация 3-го и 4-го способа подключения конверторов.
До 16 конверторов на 1 тюнер. Показана только 1 ветка (4 конвертора).

Настройки тюнера:

1 конвертор - DiSEqC порт "A"(1) + 22 кгц "выключено" + Поляризация вертикальная.
2 конвертор - DiSEqC порт "A"(1) + 22 кгц "выключено" + Поляризация горизонтальная.
3 конвертор - DiSEqC порт "A"(1) + 22 кгц "включено" + Поляризация вертикальная.
4 конвертор - DiSEqC порт "A"(1) + 22 кгц "включено" + Поляризация горизонтальная.
Другие конверторы подключаются аналогично.

Приём только:

1 конвертор - только вертикальную поляризацию, С-диапазон, Ку-диапазон - нижний поддиапазон.
2 конвертор - только горизонтальную поляризацию, С-диапазон, Ку-диапазон - нижний поддиапазон.
3 конвертор - только вертикальную поляризацию, С-диапазон, Ку-диапазон - верхний поддиапазон.
4 конвертор - только горизонтальную поляризацию, С-диапазон, Ку-диапазон - верхний поддиапазон.
Соответствующие ограничения для других конверторов.

В схеме обозначения у коверторов:

Первая буква "А" - порт DiSEqC.
Вторая буква "Lo" или "Hi" - поддиапазон Ку-диапазона, нижний либо верхний.
Третья буква "V" или "H" - поляризация принимаемого сигнала, вертикальная, либо горизонтальная.

ПРИМЕЧАНИЯ:

Использование переключателей на 12 В в данной статье особо не рассматривается, ввиду простоты подключения и управления, но следует учесть, что применение их позволяет увеличить количество подключаемых головок в 2 раза, так в схеме № 5 возможно скомутировать до 32 непереключаемых конверторов
Сигнальный кабель - в данной статье, это коаксиальный кабель (фидер), используемый для передачи полезного сигнала от конвертора к тюнеру и питающих напряжений и управляющих сигналов - от тюнера к конвертору (переключателю).
Источник - sat.uz
