Офсетная антенна и ее особенности

Автор: admin от 8-03-2013, 10:56, посмотрело: 3609

0
Современные технологии передачи информации настолько далеко шагнули вперед, что традиционное аналоговое телевидение уходит в прошлое, уступая место спутниковому. И это неудивительно, поскольку в основе спутникового телевидения лежат цифровые технологии, позволяющие наслаждаться превосходным качеством многочисленных каналов. При этом именно спутниковое вещание приходится по душе, как взрослым, так и детям, ведь каждый из них найдет среди обилия передач и фильмов что-то свое. А спутниковое телевидение высокой четкости без труда способно сделать любимым местом отдыха всего семейства уютный диван напротив телевизора.

Среди многочисленных видов и типов спутниковых антенн для приема большого количества каналов принято использовать две основные модели, относящиеся к параболическим антеннам: офсетные (асимметричные) и прямофокусные (симметричные). Наиболее распространена в частном приеме спутникового телевещания именно офсетная спутниковая антенна, представляющая собой асимметричную вырезку из параболоида вращения со специальным облучателем в фокусе самого параболоида. На просвет офсетная антенна представляет собой вытянутый по вертикали эллипс. Полезная площадь антенны при этом не затеняется ни облучателем, ни его опорами по той причине, что фокус сегмента располагается ниже геометрического центра офсетной антенны. В то время как конвертер и крепежные спицы прямофокусной антенны определенную часть отражающей поверхности зеркала затеняют, что не может не сказаться на коэффициенте использования зеркальной поверхности.

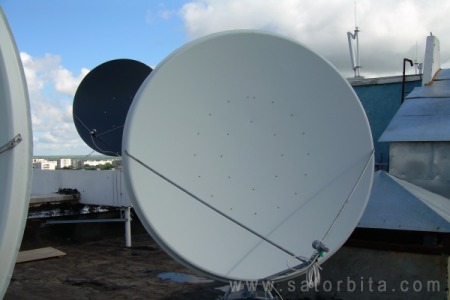

Офсетная антенна и ее особенности


Устойчивость офсетной антенны при ветровых нагрузках увеличивается за счет месторасположения облучателя, который устанавливается ниже центра тяжести параболической антенны. Эту особенность следует учитывать при настройке антенны, приняв во внимание тот факт, что у офсетных антенн спутник выше перпендикуляра к плоскости самой антенны на определенный угол. При установке антенны зеркало должно крепиться практически вертикально. Угол наклона может лишь немного меняться из-за особенностей географической широты. Такое вертикальное положение полностью исключает скопление в антенной чаше влаги или снега, наличие которых может негативно повлиять на качество приема. В этом заключается еще одно отличие офсетной антенны от прямофокусной. В последней не применяется повышенная герметизация, поскольку попадание влаги не представляет особой угрозы. А вот офсетная антенна должна быть тщательно обработана герметиком, иначе при малейшем попадании влаги ухудшается качество сигнала.

Самым распространенным материалом для изготовления офсетных антенн является алюминий. Он легче по весу, чем сталь и не подвергается коррозии, однако существенным недостатком можно назвать мягкость материала. При не слишком аккуратном обращении алюминиевая антенна с легкостью деформируется, что негативно скажется на ее характеристике. Приобретая такую антенну, следует обратить внимание на искажение поверхности и возможные дефекты, которые ухудшат работу устройства.

Если выбор остановился на стальной антенне, то не следует забывать о возможной коррозии. При покупке стального зеркала необходимо обратить внимание на качество его окраски. Несмотря на свою легкость, пластиковые зеркала плохи тем, что к ним моментально липнет снег, а со временем они сильно деформируются из-за воздействия ультрафиолета или температурных перепадов.

При покупке тарелки особое внимание следует уделить элементам кронштейна, на который будет смонтирована антенна, и подвески, тщательно проверив их надежность. Необходимо осмотреть и крепеж, особенно если планируется установка антенны на ветреном или высоком месте. Кронштейн закрепляется с помощью саморасклинивающихся болтов. При этом размер самого кронштейна имеет большое значение: конструкция должна позволить направить устанавливаемую антенну в нужном направлении, однако она ни в коем случае не должна упираться краем зеркала в стену.

Следует отметить что, по соотношению «качество – цена» офсетная спутниковая антенна максимально соответствует. Ее стоимость колеблется от 100 до 700 у.е. в зависимости от размера и материала антенны. Единственный вопрос, в котором необходимо определиться перед покупкой, на какой из спутников антенна будет настроена. Поскольку диаметр офсетной антенны напрямую зависит от выбранного оператора. В основном, это тарелки диаметром от 0,6 до 0,9 м, однако для просмотра зарубежных каналов будет нужна антенна диаметром свыше 1,2 метра.

При настройке спутниковой антенны необходимо брать во внимание угол офсетной антенны, представляющий собой угол между электрической и геометрической осями антенны. У прямофокусных антенн он равен нулю, а у офсетных составляет примерно от 20 до 28 градусов. Особого влияния на качество работы антенны величина офсетного угла не имеет, но его значение следует учитывать при настройке. Настройка офсетной антенны в вертикальной плоскости заключается в установке рефлектора на такой угол, который будет равен разности угла места спутника и офсетного угла.

Необходимо отдавать себе отчет в том, что установка офсетной антенны представляет собой весьма сложный и трудоемкий процесс, своевременное и качественное завершение которого по силам лишь опытному специалисту в этом вопросе. Он подберет самое оптимально место для установки антенны и надежно закрепит все спутниковое оборудование, настроив все принимаемые антенной каналы. От клиента потребуется только выбор и приобретение антенны, все остальное предоставьте профессионалам.
Источник - satcore.info
